Fabricación de Escalera Metálica Multitramo en Cubo de Concreto
Edificio, Ate, Lima, Perú
01

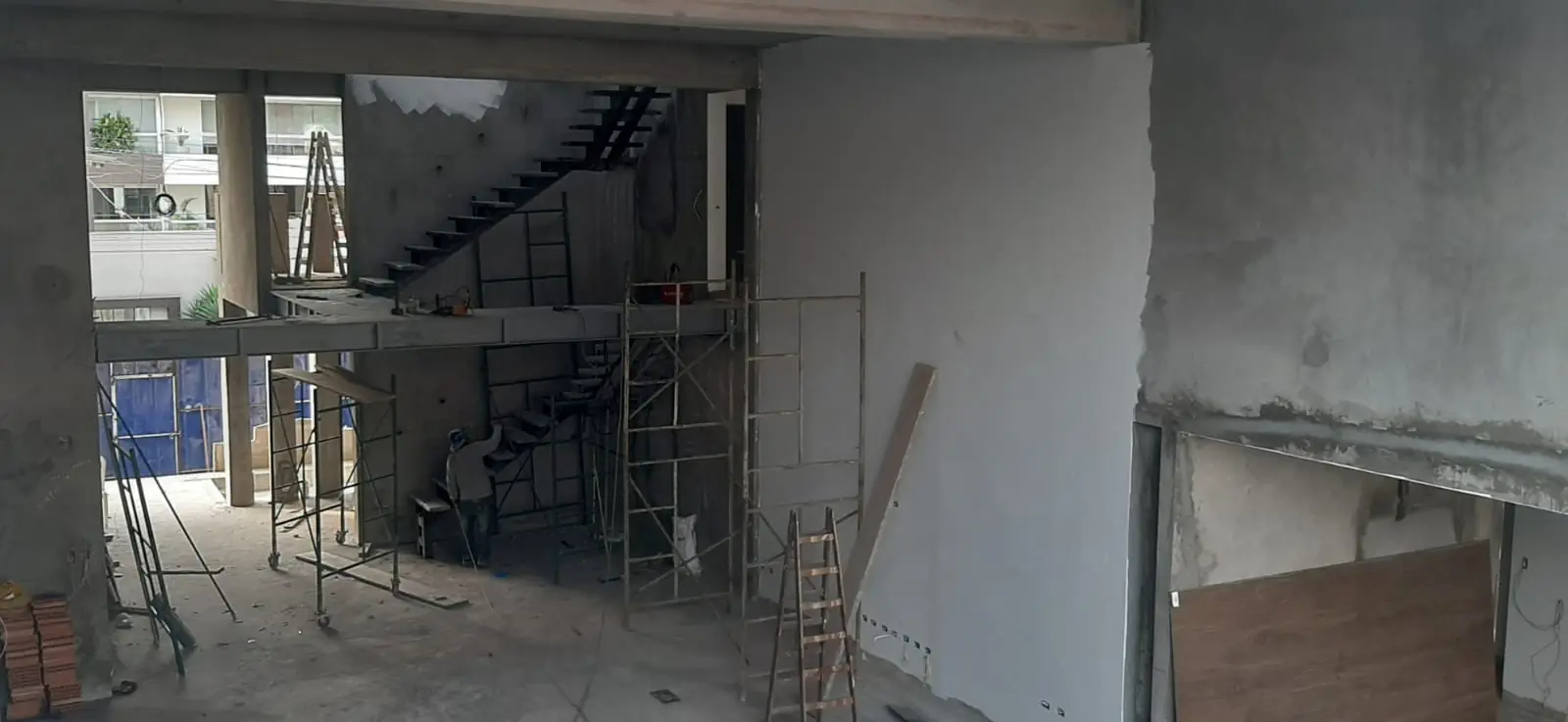

Configuración geométrica de los tramos inclinados y la modulación del descanso intermedio sobre perfiles perimetrales de acero.
02

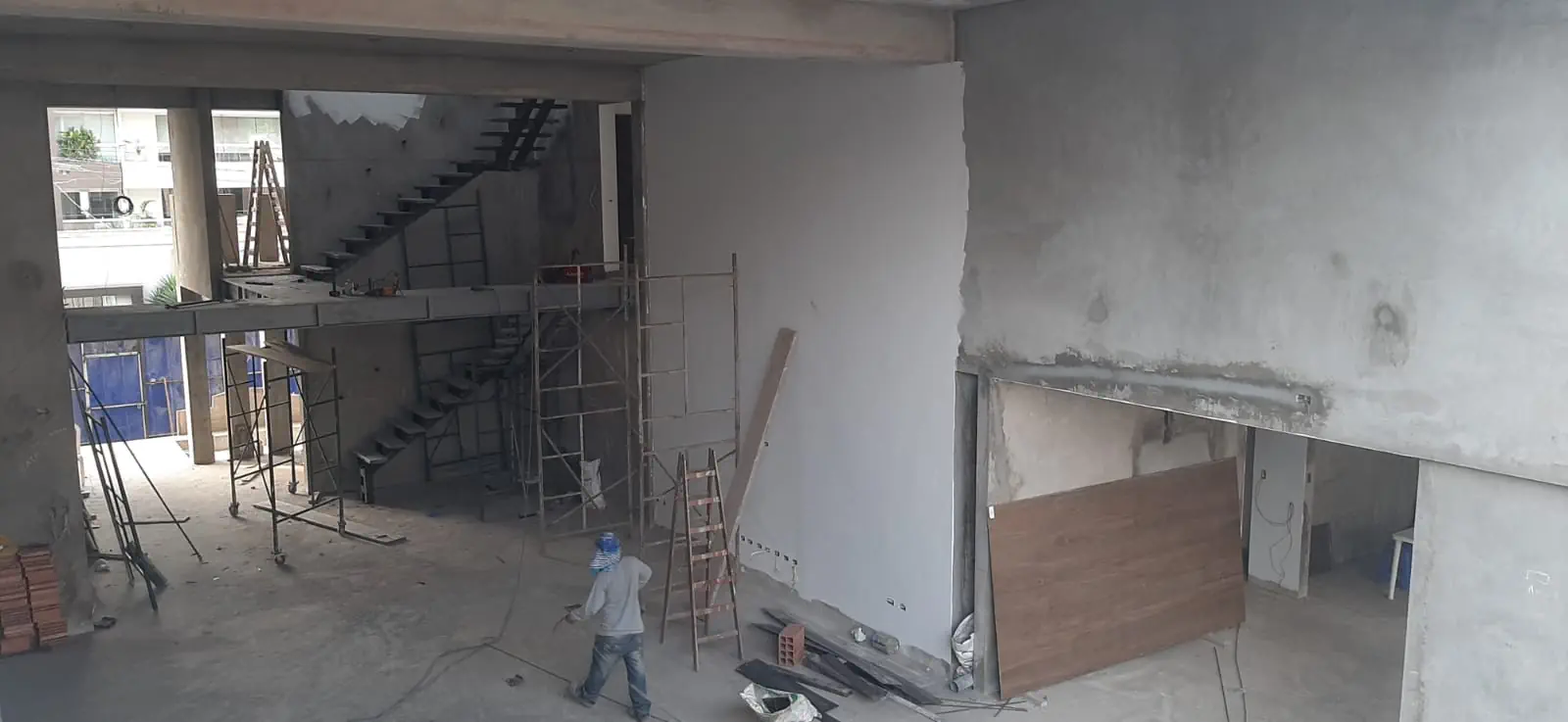

Ensamble estructural, mostrando los marcos de acero electrosoldados de los descansos y el alineamiento de las placas base para los escalones.
03

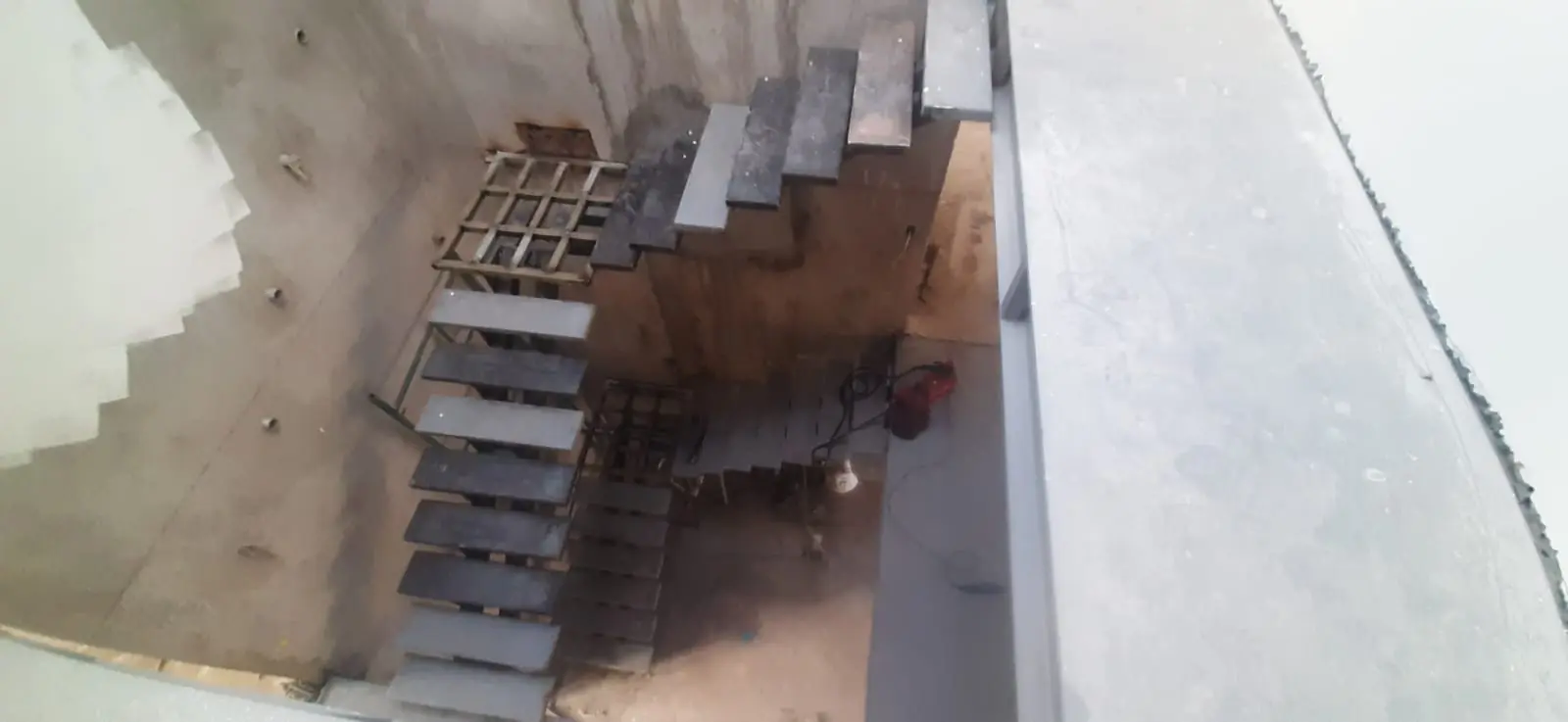

Vista de zancas de cremallera en perfil tipo canal, con soportes angulares reforzados con soldadura de cordón continuo para recibir huellas flotantes.
04

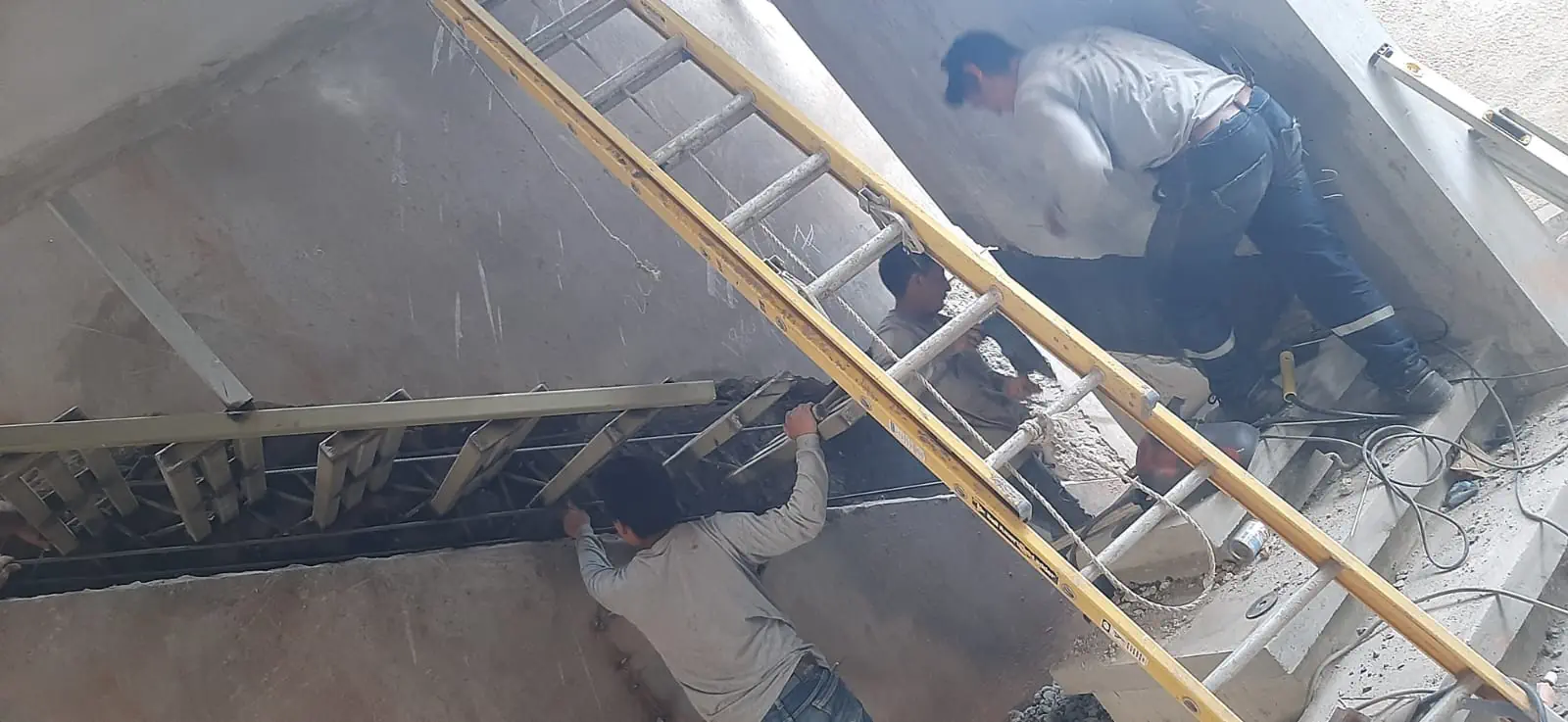

Maniobra de izaje y anclaje en obra de los tramos metálicos inferiores, fijados mecánicamente a muros portantes y losas de concreto.
05

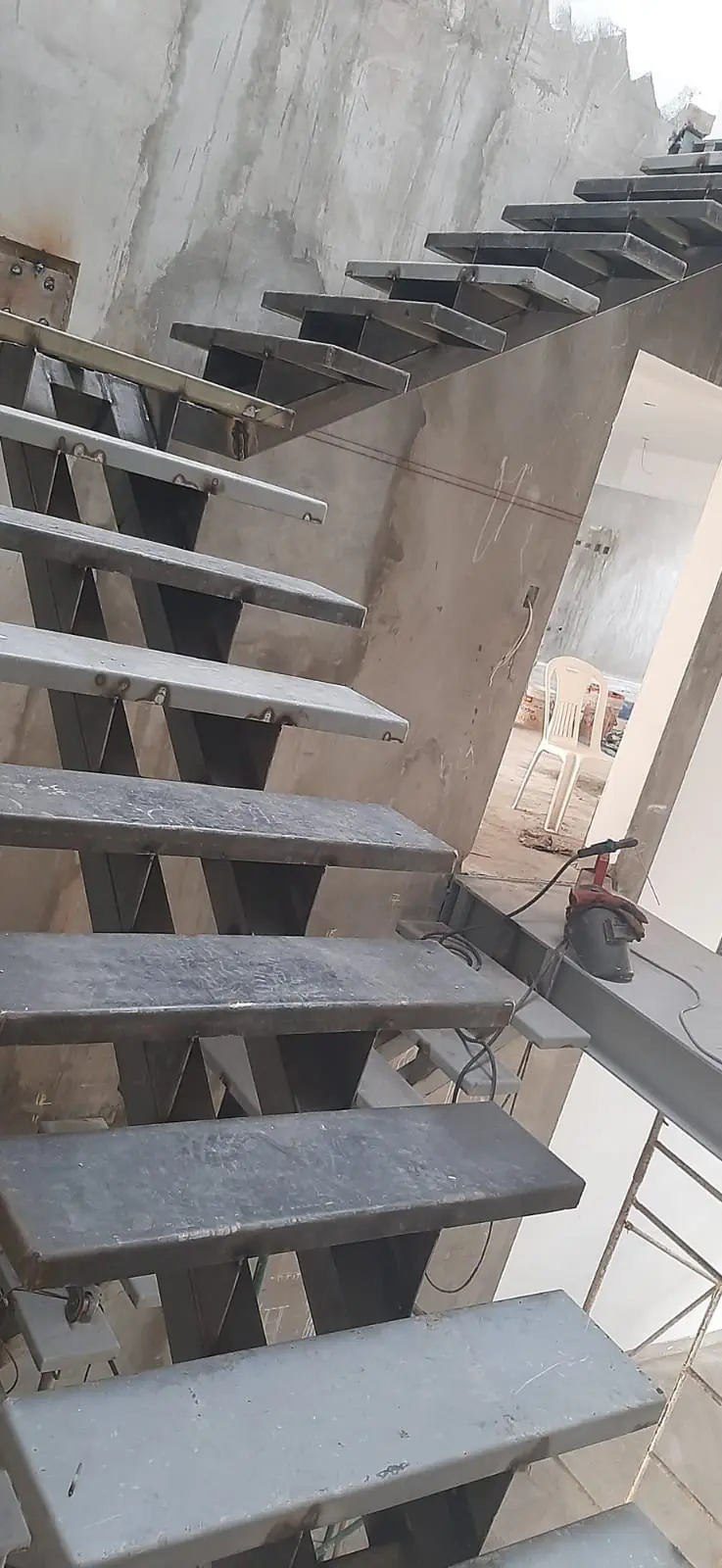

Vista panorámica del proyecto, evidenciando el acoplamiento perfecto de la herrería estructural con el diseño arquitectónico del espacio.
06

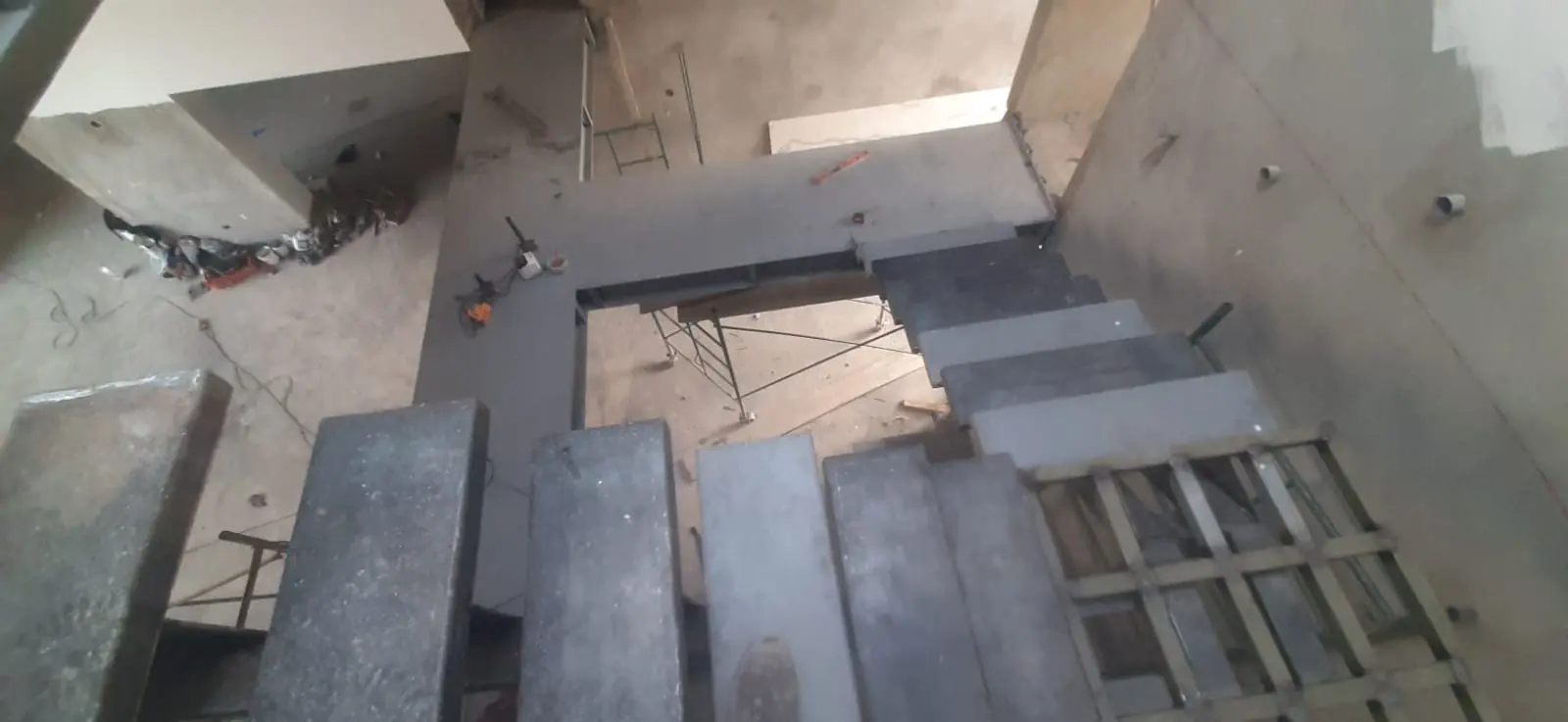

Integración de escalera de herrería pesada en doble tramo, conectada a una pasarela estructural con vigas de alma llena en doble altura.
01 / 06
Configuración geométrica de los tramos inclinados y la modulación del descanso intermedio sobre perfiles perimetrales de acero.
01
Configuración geométrica de los tramos inclinados y la modulación del descanso intermedio sobre perfiles perimetrales de acero.
02
Ensamble estructural, mostrando los marcos de acero electrosoldados de los descansos y el alineamiento de las placas base para los escalones.
03
Vista de zancas de cremallera en perfil tipo canal, con soportes angulares reforzados con soldadura de cordón continuo para recibir huellas flotantes.
04
Maniobra de izaje y anclaje en obra de los tramos metálicos inferiores, fijados mecánicamente a muros portantes y losas de concreto.
05
Vista panorámica del proyecto, evidenciando el acoplamiento perfecto de la herrería estructural con el diseño arquitectónico del espacio.
06
Integración de escalera de herrería pesada en doble tramo, conectada a una pasarela estructural con vigas de alma llena en doble altura.
- Detalle superior del ensamble estructural, mostrando los marcos de acero electrosoldados de los descansos y el alineamiento de las placas base para los escalones.
- Primer plano de zancas de cremallera en perfil tipo canal, con soportes angulares reforzados mediante soldadura de cordón continuo para recibir huellas flotantes.
- Maniobra de izaje, presentación y anclaje en obra de los tramos metálicos inferiores, fijados mecánicamente a muros portantes y losas de concreto.
- Vista panorámica del proyecto en fase de obra civil, evidenciando el acoplamiento perfecto de la herrería estructural con el diseño arquitectónico del espacio.
- Vista general de la integración de escalera de herrería pesada en doble tramo, conectada rigurosamente a una pasarela estructural con vigas de alma llena en doble altura.
